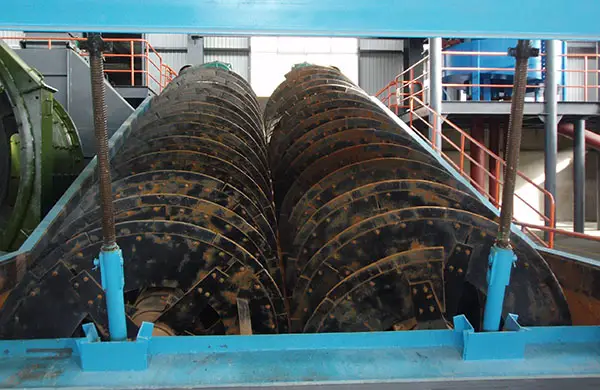

分级机

产品介绍

  公司主要生产高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋4种分级机,单螺旋分级机又分普通型和改进型两大类。改进的分级机是在分级砂端增加了一处自动提升装置,将原来在槽底排放的矿砂提升到分级机槽壁的一个适当的位置排放,以适应与磨机取消大勺头后的位置。磨机取消大勺头后,每吨矿石一般可节电1—1.5度,同时避免了大勺头的频繁检修,并减缓了USDT官网下载TRC20大小齿轮的磨损,磨机运转率提高,节电效果明显。磨机取消大勺头配置后,对分级性能及磨矿能力无任何影响。

类型
Type
型号
Model
螺旋直径 螺旋转数
Screwdi
A meter
(mm)
水槽
Cell
生产能力
Capacity(t/24h)
传动电动机
Driving motor
提升电动机
Lift motor
重量
Weight
(kg)

Length
(mm)

Width
(mm)
溢流量
Overflowing
quantity
返沙量
Retuming
quantity
型号
Model
功率kw
Power
型号
Model
功率kw
Power
高堰式
单螺旋
Highweir
Single
screw
FG-5 500 8.5-15.5 4500 555 32 143-261 Y90L-6 1.1 手动   1600
FG-7 750 4.5-9.9 5500 830 65 256-564 Y132S-6 3 手动   2900
FG-10 1000 3.5-7.6 6500 1112 85 473-1026 Y132M2-6 5.5 手动   4400
FG-12 1200 6 6500 1372 155 1170-1600 Y132M2-6 5.5 Y90L-4 1.5 8800
FG-15 1500 2.5-6 8265 1664 235 1140-2740 Y160M-6 7.5 Y100L1-4 2.2 11680
FG-20 2000 3.6-5.5 8400 2200 400 3890-5940 Y160L-4 15 Y100L2-4 3 20450
FG-24 2400 3.64 9130 2600 580 6800 Y160L-4 15 Y100L-4 3 25650
FG-30 3000 3.2 12500 3200 890 11650 Y200L2-6 22 Y113M-4 4 37000
高堰式
双螺旋
Highweir
double
screw
2FG-12 1200 6 6500 2600 310 2340-3200 Y132M2-6 5.5×2 Y90L-4 1.5×2 15840
2FG-15 1500 2.5-6 8250 3200 470 2280-5480 Y160M-6 7.5×2 Y100L-4 2.2×2 22100
2FG-20 2000 3.6-5.5 8400 4280 800 7780-11880 Y160L-4 15×2 Y100L2-4 3×2 36400
2FG-24 2400 3.67 9130 5100 1160 13600 Y240L-4 30 Y100L2-4 3×2 45874
2FG-30 3000 3.2 12500 6300 1785 23300 Y225M-4 45 Y112M-4 4×2 73030
沉没
式单
螺旋
merged
Single
screw
FC-10 1000 6-7.4 8400 1112 75 473-1026 Y132M2-6 5.5 手动   6000
FC-12 1200 5-7 8400 1372 120 1170-1630 Y160M-6 7.5 Y100L1-4 2.2 11020
FC-15 1500 2.5-6 10500 1664 185 1140-2740 Y160M-6 7.5 Y100L1-4 2.2 15340
FC-20 2000 3.6-5.5 12900 2200 320 3890-5940 Y160L-6/4 11/15 Y100L2-4 3 29060
FC-24 2400 3.64 14130 2600 455 6800 Y180M-4 18.5 Y112M-4 4 37267
FC-30 3000 3.2 14300 3200 705 11650 Y200L-4 30 Y112M-4 4 43500
沉没式
双螺旋
Highweir
Single
screw
FC-12 1200 6 8400 2600 240 1770-2800 Y160M-6 7.5×2 Y90L-4 1.5×2 19610
FC-15 1500 2.5-6 10500 3200 370 2280-5480 Y160M-6 7.5×2 Y100L2-4 2.2×2 27450
FC-20 2000 3.6-5.5 12900 4280 640 7780-11880 Y160L-4 15×2 Y100L2-4 3×2 60000
FC-24 2400 3.67 14130 5100 910 13700 Y225S-6 37 Y112M-4 4×2 65283
FC-30 3000 3.2 14300 6300 1410 23300 Y225M-6 45 Y112M-4 4×2 84870

注:有普通型和带自动提升返砂装置的改进型。
